鋰電池保護板的原理

鋰電池（可充型）之所以要保護，是由它本身特性決定的。由于鋰電池本身的材料決定了它不能被過充、過放、過流、短路及超高溫充放電，因此鋰電池組件總會跟著一塊精致的保護板和一片電流保險器出現。

鋰電池的保護功能通常由保護電路板和PTC等電流器件協同完成，保護板是由電子電路組成，在-40℃至+85℃的環境下時刻準確的監視電芯的電壓和充放回路的電流，及時控制電流回路的通斷；PTC在高溫環境下防止電池發生惡劣的損壞。

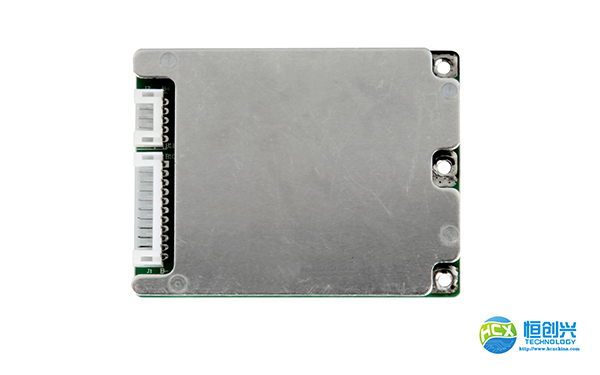

普通鋰電池保護板通常包括控制IC、MOS開關、電阻、電容及輔助器件FUSE、PTC、NTC、ID、存儲器等。其中控制IC，在一切正常的情況下控制MOS開關導通，使電芯與外電路導通，而當電芯電壓或回路電流超過規定值時，它立刻控制MOS開關關斷，保護電芯的安全。

鋰電池保護板還有保護電池，防止電池過充的功能。當外接電源對電池持續快速地進行充電時，鋰電池保護板就會出現保護用途，當鋰電池內部電量達到飽和程度時，鋰電池保護板內部電路就會自動切斷外界快速充電的電源。使得外部的電源不能夠進入電池呢。這也正是鋰電池保護板對電池過充進行保護的原理。

檢測鋰電池保護板的注意事項

1、測量每串電壓時表筆放正確，碰到一起會短路冒煙

2、接保護板時，一定要先接好排線再插好保護板，插好好保護板接可能導致燒壞保護板
