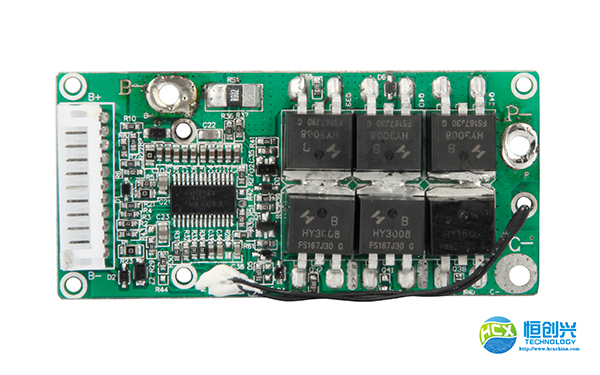

鋰離子電池保護板是對串聯鋰離子電池組的充放電保護；在充滿電時能保證各單體電池之間的電壓差異小于設定值（一般±20mV），實現電池組各單體電池的均充，有效地改善了串聯充電方式下的充電效果；同時檢測電池組中各個單體電池的過壓、欠壓、過流、短路、過溫狀態，保護并延長電池使用壽命；欠壓保護使每一單節電池在放電使用時防止電池因過放電而損壞。

成品鋰離子電池組成重要有兩大部分，鋰離子電池芯和保護板，鋰離子電池芯重要由正極板、隔膜、負極板、電解液組成；正極板、隔膜、負極板纏繞或?qū)盈B，包裝，灌注電解液，封裝后即制成電芯。

鋰離子電池保護板均衡原理

鋰離子電池保護板均衡原理常用的均衡充電技術包括恒定分流電阻均衡充電、通斷分流電阻均衡充電、平均電池電壓均衡充電、開關電容均衡充電、降壓型變換器均衡充電、電感均衡充電等。

成組的鋰離子電池串聯充電時，應保證每節電池均衡充電，否則使用過程中會影響整組電池的性能和壽命。而現有的單節鋰離子電池保護芯片均不含均衡充電控制功能，多節鋰離子電池保護芯片均衡充電控制功能要外接CPU;通過和保護芯片的串行通訊（如I2C總線）來實現，加大了保護電路的復雜程度和設計難度、降低了系統的效率和可靠性、新增了功耗。

鋰離子電池組保護板系統中控制電路部分單節鋰離子電池保護芯片的充電過電壓保護控制信號經光耦隔離后并聯輸出，為主電路中充電開關器件的導通供應柵極電壓；如某一節或幾節鋰離子電池在充電過程中先進入過電壓保護狀態，則由過電壓保護信號控制并聯在單節鋰離子電池正負極兩端的分流放電支路放電，同時將串接在充電回路中的對應單體鋰離子電池斷離出充電回路。
